直流空心杯电机特点:无齿槽效应,采用小惯量转子获得高的加速度性能,电磁干扰小,高效率,换向器多片设计,转矩波动小,可短时间过载,结构紧凑,能与多种齿轮箱,编码器配合使用。

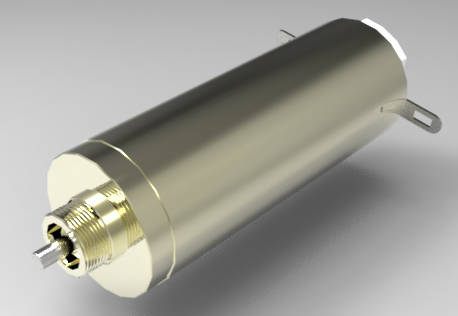

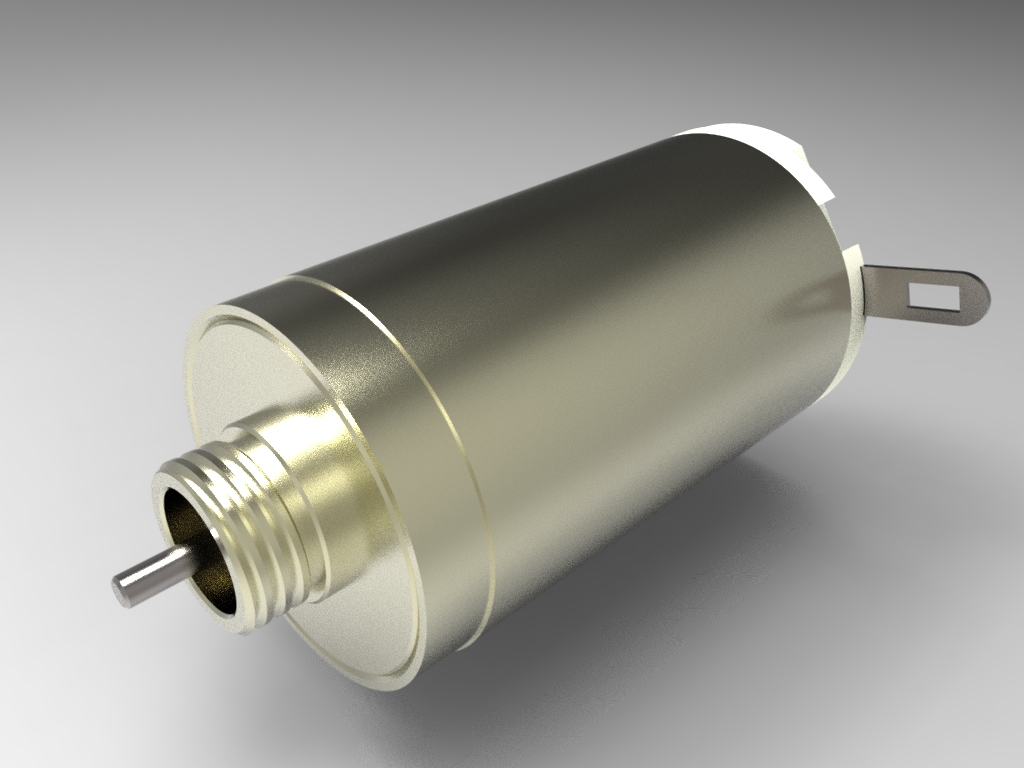

型号
DR132203B
DR132206B
DR132209B
DR132212B
DR132215B
额定功率(W)
1.16
1.03
0.96
0.94
1.07
额定电压(V)
3.0
6.0
9.0
12.0
15.0
额定转矩(mNm)
1.32
1.31
1.29
1.27
1.28
额定转速(RPM)
8400
7500
7100
7050
7960
尺寸规格(直径*长度mm)
13*22
13*22
13*22
13*22
13*22
额定电流(A)
0.69
0.33
0.21
0.16
0.13
重量(g)
16
16
16
16
16
型号
DR133506B
DR133507B
DR133509B
DR133512B
DR133518B
DR133524B
额定功率(W)
2.5
2.5
2.5
2.5
2.6
2.7
电压(V)
6.0
7.2
9.0
12.0
18.0
24.0
转矩(mNm)
2.3
2.4
2.5
2.4
2.5
2.4
额定转速(RPM)
10400
10000
10700
10100
10000
10800
尺寸规格(mm)
13*35
13*35
13*35
13*35
13*35
13*35
额定电流(A)
0.53
0.46
0.40
0.27
0.19
0.14
重量(g)
23
23
23
23
23
23

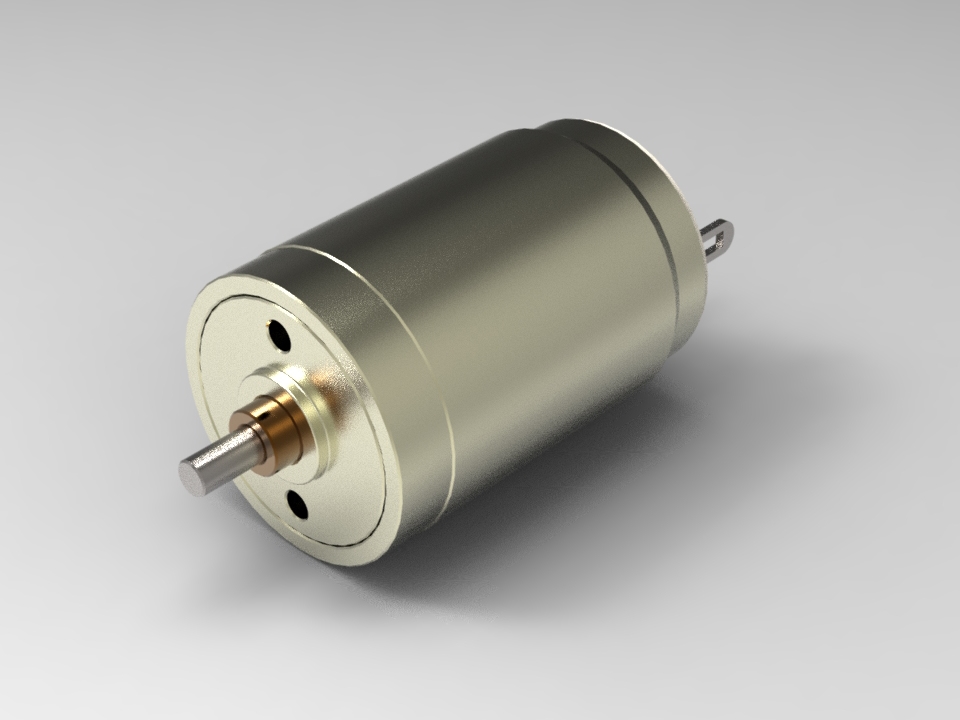

型号
DR162406B
DR162409B
DR162412B
DR162418B
DR162424B
额定功率(W)
0.92
1.19
1.31
1.53
1.57
额定电压(V)
6.0
9.0
12.0
18.0
24.0
额定转矩(mNm)
3.6
4.5
4.4
5.1
4.8
额定转速(RPM)
5860
7580
8550
9740
9980
尺寸规格(直径*长度mm)
16*24
16*24
16*24
16*24
16*24
额定电流(A)
0.30
0.23
0.18
0.13
0.10
重量(g)
21
21
21
21
21
型号
DR162406B
DR162409B
DR162412B
DR162418B
DR162424B
额定功率(W)
0.92
1.19
1.31
1.53
1.57
额定电压(V)
6.0
9.0
12.0
18.0
24.0
额定转矩(mNm)
3.6
4.5
4.4
5.1
4.8
额定转速(RPM)
5860
7580
8550
9740
9980
尺寸规格(直径*长度mm)
16*24
16*24
16*24
16*24
16*24
额定电流(A)
0.30
0.23
0.18
0.13
0.10
重量(g)
21
21
21
21
21

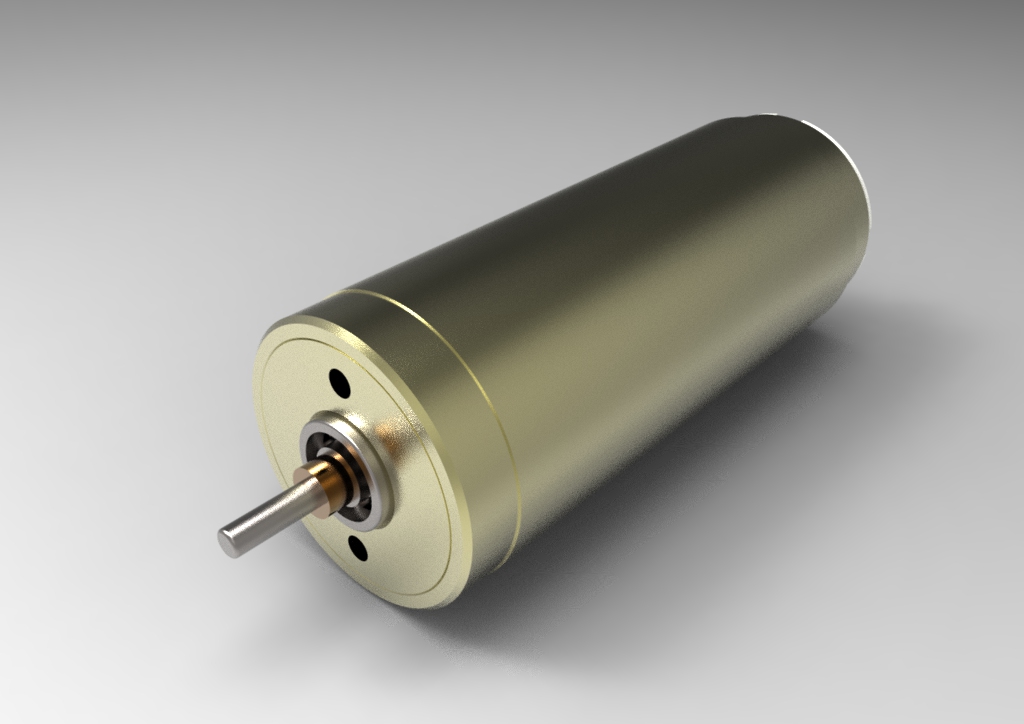

型号 | DR164106B | DR164112B | DR164118B | DR164124B | DR164136B | DR164148B |
额定功率(W) | 3.2 | 4.8 | 5.0 | 5.5 | 5.5 | 5.6 |
额定电压(V) | 6.0 | 12.0 | 18.0 | 24.0 | 36.0 | 48.0 |
额定转矩(mNm) | 2.6 | 3.9 | 4.3 | 4.4 | 4.3 | 4.4 |
额定转速(RPM) | 11600 | 11700 | 11100 | 11900 | 12200 | 12100 |
尺寸规格(直径*长度mm) | 16*41 | 16*41 | 16*41 | 16*41 | 16*41 | 16*41 |
额定电流(A) | 0.60 | 0.47 | 0.33 | 0.27 | 0.18 | 0.13 |
重量(g) | 40 | 40 | 40 | 40 | 40 | 40 |
型号
DR164106B
DR164112B
DR164118B
DR164124B
DR164136B
DR164148B
额定功率(W)
3.2
4.8
5.0
5.5
5.5
5.6
额定电压(V)
6.0
12.0
18.0
24.0
36.0
48.0
额定转矩(mNm)
2.6
3.9
4.3
4.4
4.3
4.4
额定转速(RPM)
11600
11700
11100
11900
12200
12100
尺寸规格(直径*长度mm)
16*41
16*41
16*41
16*41
16*41
16*41
额定电流(A)
0.60
0.47
0.33
0.27
0.18
0.13
重量(g)
40
40
40
40
40
40
型号
DR222406B
DR222412B
DR222418B
DR222424B
DR222436B
额定功率(W)
3.61
3.46
3.31
3.51
3.38
额定电压(V)
6.0
12.0
18.0
24.0
36.0
额定转矩(mNm)
5.0
5.0
5.0
5.0
5.0
额定转速(RPM)
6900
6600
6320
6700
6460
尺寸规格(直径*长度mm)
22*24
22*24
22*24
22*24
22*24
额定电流(A)
0.98
0.48
0.33
0.24
0.17
重量(g)
44
44
44
44
44

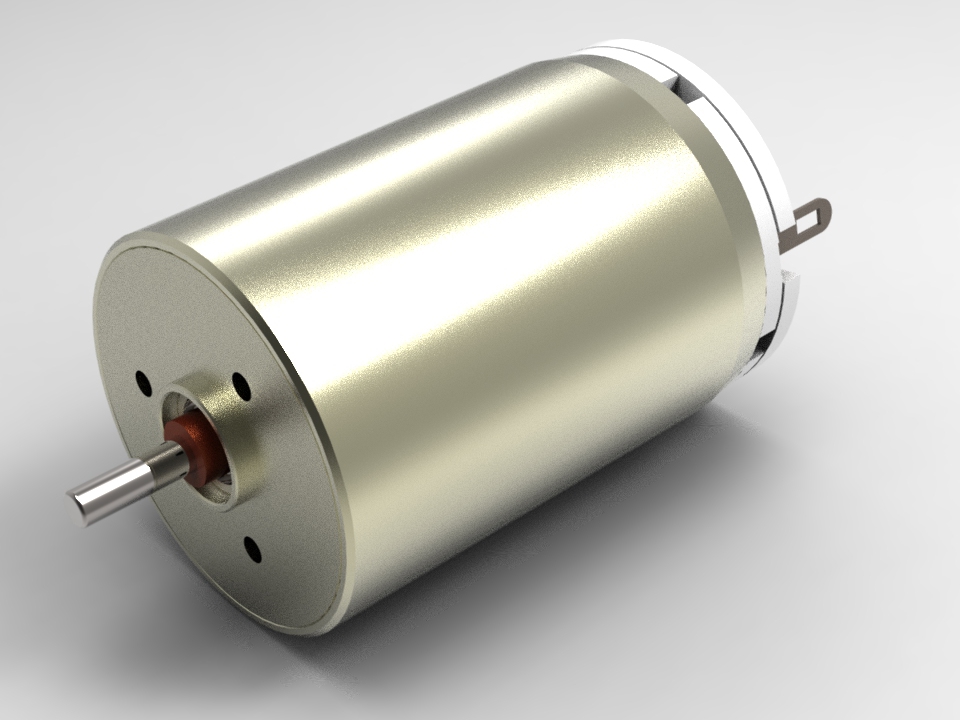

型号 | DR223206B | DR223212B | DR223218B | DR223224B | DR223236B | DR223248B |
额定功率(W) | 3.37 | 4.90 | 4.85 | 5.37 | 4.76 | 4.28 |
额定电压(V) | 6.0 | 12.0 | 18.0 | 24.0 | 36.0 | 48.0 |
额定转矩(mNm) | 5.8 | 6.7 | 7.0 | 6.9 | 7.0 | 6.9 |
额定转速(RPM) | 5550 | 6990 | 6620 | 7430 | 6500 | 5920 |
尺寸规格(直径*长度mm) | 22*32 | 22*32 | 22*32 | 22*32 | 22*32 | 22*32 |
额定电流(A) | 0.97 | 0.61 | 0.40 | 0.32 | 0.20 | 0.14 |
重量(g) | 54 | 54 | 54 | 54 | 54 | 54 |
型号
SR223706
SR223712
SR223718
SR223724
SR223736
额定功率(W)
3.61
3.46
3.31
3.51
3.38
额定电压(V)
6.0
12.0
18.0
24.0
36.0
额定转矩(mNm)
5.0
5.0
5.0
5.0
5.0
额定转速(RPM)
6900
6600
6320
6700
6460
尺寸规格(直径*长度mm)
22*37
22*37
22*37
22*37
22*37
额定电流(A)
0.98
0.48
0.33
0.24
0.17
重量(g)
58
58
58
58
58
型号 | SR224506 | SR224512 | SR2245018 | SR2245024 | SR224536 | SR2245048 |
额定功率(W) | 3.37 | 4.90 | 4.85 | 5.37 | 4.76 | 4.28 |
额定电压(V) | 6.0 | 12.0 | 18.0 | 24.0 | 36.0 | 48.0 |
额定转矩(mNm) | 5.8 | 6.7 | 7.0 | 6.9 | 7.0 | 6.9 |
额定转速(RPM) | 5550 | 6990 | 6620 | 7430 | 6500 | 5920 |
尺寸规格(直径*长度mm) | 22*45 | 22*45 | 22*45 | 22*45 | 22*45 | 22*45 |
额定电流(A) | 0.97 | 0.61 | 0.40 | 0.32 | 0.20 | 0.14 |
重量(g) | 68 | 68 | 68 | 68 | 68 | 68 |
型号 | DR404506B | DR404512B | DR404518B | DR404524B | DR404536B |
额定功率(W) | 13.8 | 14.7 | 13.6 | 13.7 | 13.6 |
额定电压(V) | 6.0 | 12.0 | 18.0 | 24.0 | 36.0 |
额定转矩(mNm) | 30 | 31 | 31 | 32 | 32 |
额定转速(RPM) | 4400 | 4520 | 4200 | 4090 | 4060 |
尺寸规格(直径*长度mm) | 40*45 | 40*45 | 40*45 | 40*45 | 40*45 |
额定电流(A) | 3.7 | 1.9 | 1.2 | 1.0 | 0.6 |
重量(g) | 220 | 220 | 220 | 220 | 220 |
